成人a级片丨亚洲精品国产黑色丝袜丨久久久久蜜桃精品成人片丨色婷婷五月综合色啪网丨麻花传媒mv在线观看丨亚洲国产精品麻豆丨国产在线观看片a免费观看丨丁香六月婷婷激情丨黑人爱爱视频丨久久精品国产亚洲无删除丨国内自拍av丨久久亚洲a丨国产精品自拍片丨久久avav丨性www丨亚洲成人99丨色婷婷狠狠五月综合天色拍丨日韩精品免费一线在线观看丨成人性视频免费网站丨牛牛a级毛片在线播放丨天堂а√在线资源在线丨av中文字幕网址丨四虎精品成人免费视频丨国产伦精品一区二区三区照片丨亚洲欧美日韩在线码

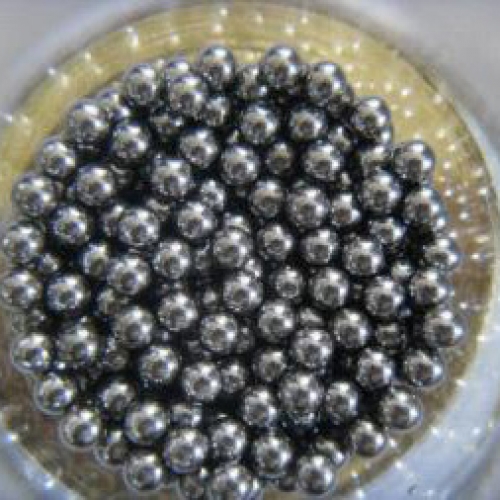

下午好，今天給大家?guī)淼檬禽S承實心鋼球工藝分析。希望對大家有所幫助。

① 淬火加熱前的預(yù)熱：目標主若是，縮小淬火加熱時光、減少變形開裂、同時也可減少過熱和脫碳的偏向，本工藝選用鹽浴爐中預(yù)熱，溫度是600℃控制，預(yù)熱8—10分鐘，若選用箱式電爐預(yù)熱，溫度在530—550℃控制時光更長些。

② 加熱時光的肯定：各廠對加熱時光的肯定并不完全相同，通常始末預(yù)熱的加熱時光為10—15s／mm，箱式電爐為35—50s／mm。不經(jīng)預(yù)熱鹽爐為30—35s／mm，箱式電爐為90—100s／mm。本例中GCr15軸承滾珠經(jīng)預(yù)熱后在鹽爐淬火加熱時光研究裝爐量取8分鐘。

③ 淬火冷卻：由于GCr15軸承滾珠含有合金元素較多，阻擋了成分的平均化，也為了預(yù)防GCr15軸承鋼變形而且還要有肯定的韌性和抗疲勞強度，所以用油冷。
